DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. Link Download

1.Tujuan

1. Untuk memenuhi tugas sensor

2. Untuk mempelajari prinsip kerja penjemuran teh otomatis menggunakan sensor hujan,sensor sentuh, dan sensor LDR

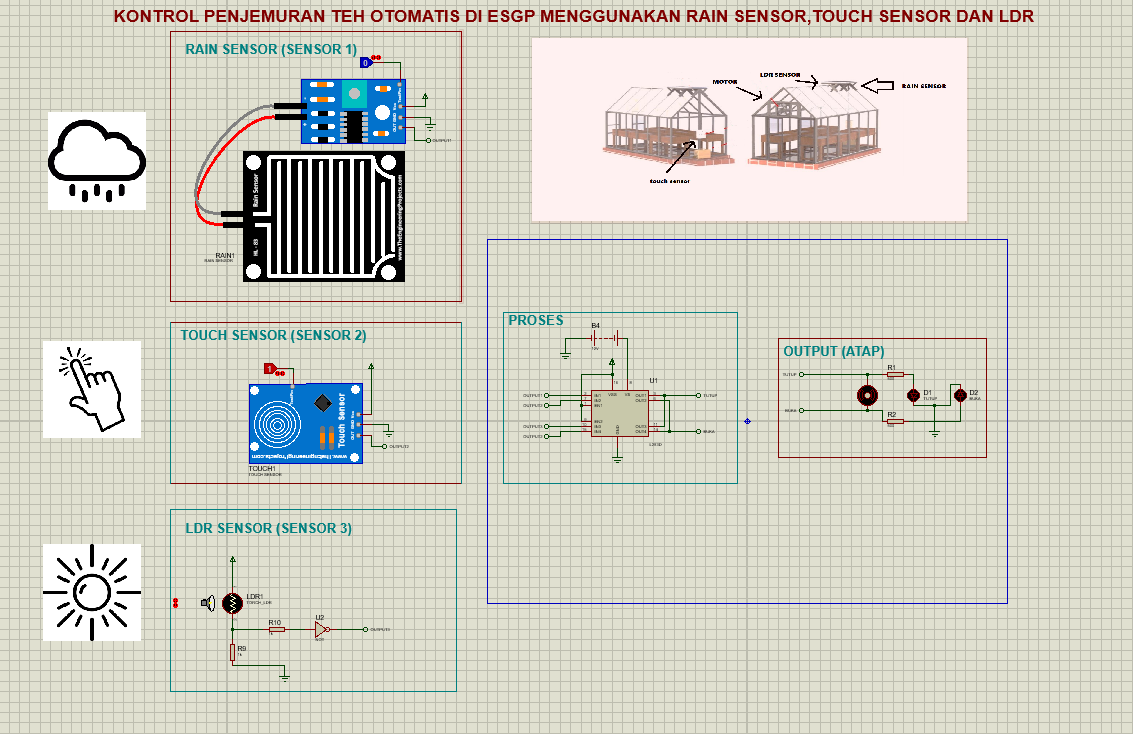

3. memahami rangkaian jemuran teh otomatis

[kembali]

2.Alat Dan Bahan

1. Rain Sensor

A. Pin Configuration

1.VCC: 5V DC
2.GND: ground
3.Vout

B. SPECIFICATION

Adoptshigh quality of RF-04 double sidedmaterial.
Area:5cm x 4cm nickel plateon side,
Anti-oxidation,anti-conductivity, with long use time;
Comparator output signal clean waveform is good, driving ability, over 15mA;
Potentiometer adjust the sensitivity;
Working voltage 5V;
Output format: Digital switching output (0 and 1) and analog voltage output AO;
With bolt holes for easy installation;
Small board PCB size: 3.2cm x 1.4cm;
Usesa wide voltage LM393 comparator

C. Grafik Respon

2. Touch Sensor

A. SPESIFIKASI :

Konsumsi daya yang rendah
Bisa menerima tegangan dari 2 ~ 5.5V DC
Dapat menggantikan fungsi saklar tradisional
Dilengkapi 4 lobang baut untuk memudahkan pemasangan
Tegangan kerja : 2v s/d 5.5v (optimal 3V)
Output high VOH : 0.8 VCC (typical)
Output low VOL : 0.3 VCC (max)
Arus Output Pin Sink (@ VCC 3V, VOL 0.6V) : 8 mA
Arus Output pin pull-up (@ VCC=3V, VOH=2.4V) : 4 mA
Waktu respon (low power mode): max 220 ms
Waktu respon (touch mode): max 60 ms
Ukuran: 24 mm x 24 mm x 7.2 mm

3. LDR Sensor

A. Spesifikasi LDR :

Tegangan maksimum (DC): 150V.
Konsumsi arus maksimum: 100mW.
Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ
Puncak spektral: 540nm (ukuran gelombang cahaya)
Waktu Respon Sensor : 20ms – 30ms

B. Konfigurasi PIN LDR :

C. Grafik respon

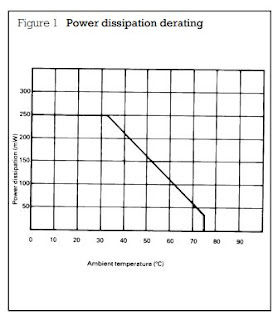

Penurunan Daya Disipasi

Resistansi

Spectral Respon

4. Motor DC L293D

A. Spesifikasi

Wide Supply-Voltage Range : 4.5 V to 36 V
Separate input-logic supply
Internal ESD Protection
Thermal Shutdown
High-Noise-Immunity inputs
Functionally similliar to SGS LS293 and SGS L293D
Output current 1 A per channel (600 mA for L293D)
Peak output current 2A per channel (1.2 A for L293D)
Output clamp diodes for inductive transient suppression (L293D)

5. Dioda

A. Spesifikasi :

Package Type: Available in DO-41 & SMD Packages
Diode Type: Silicon Rectifier General Usage Diode
Max Repetitive Reverse Voltage is: 1000 Volts
Average Fwd Current: 1000mA
Non-repetitive Max Fwd Current: 30A
Max Power Dissipation is: 3W
Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

B. Konfigurasi PIN Dioda

PIN Anoda : Arus selalu Masuk melalui Anoda
PIN Katoda : Arus selalu Keluar melalui Katoda

6. Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

7. Resistor

8. Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

9. Gerbang Not

A. Spesifikasi

B. Konfigurasi PIN

We have numbered the NOT Gates by 1, 2, 3, 4, 5, 6.

Pin 1: The pin 1 is the input for 1st NOT Gate.

Pin 2: Pin 2 is the output of 1st NOT Gate.

Pin 3: Pin 3 is connected to the input of the 2nd NOT Gate.

Pin 4: Pin 4 is the output of the 2nd NOT Gate.

Pin 5: Pin 5 is connected to the input of the 3rd NOT Gate.

Pin 6: Pin 6 is connected to the output terminal of the 3rd NOT Gate.

Pin 7: Pin 7 is the ground pin, it is used to provide power supply to the IC.

Pin 8: It is the output pin of the 4th Gate.

Pin 9: It provides the input pin for the 4th Gate.

Pin 10: Output of the 5th Gate is connected to the pin 10

Pin 11: Input of the 5th Gate.

Pin 12: It is connected to the output of the 6th Gate.

Pin 13: The pin 13 is connected to the input of 6th Gate.

Pin 14: It is the Vcc terminal of the IC, it is used to provide the power supply to the IC chip.

10. Motor

11. LED

A. Spesifikasi :

Superior weather resistance
5mm Round Standard Directivity
UV Resistant Eproxy
Forward Current (IF): 30mA
Forward Voltage (VF): 1.8V to 2.4V
Reverse Voltage: 5V
Operating Temperature: -30℃ to +85℃
Storage Temperature: -40℃ to +100℃
Luminous Intensity: 20mcd

B. Konfigurasi Pin :

Pin 1 : Positive terminal of LED
Pin 2 : Negative terminal of LED

12. Logic State

Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

[kembali]

3.Dasar Teori

1. Resistor

A. Pengertian
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

Simbol Resistor Sebagai Berikut :

Resistor dalam suatu teori dan penulisan formula yang berhubungan dengan resistor disimbolkan dengan huruf “R”. Kemudian pada desain skema elektronika resistor tetap disimbolkan dengan huruf “R”, resistor variabel disimbolkan dengan huruf “VR” dan untuk resistorjenis potensiometer ada yang disimbolkan dengan huruf “VR” dan “POT”.

B. Kapasitas Daya Resistor
Kapasitas daya pada resistor merupakan nilai daya maksimum yang mampu dilewatkan oleh resistor tersebut. Nilai kapasitas daya resistor ini dapat dikenali dari ukuran fisik resistor dan tulisan kapasitas daya dalamsatuan Watt untuk resistor dengan kemasan fisik besar. Menentukan kapasitas daya resistor ini penting dilakukan untuk menghindari resistor rusak karena terjadi kelebihan daya yang mengalir sehingga resistor terbakar dan sebagai bentuk efisiensi biaya dan tempat dalam pembuatan rangkaian elektronika.

C. Nilai Toleransi Resistor
Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai torleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

Nilai toleransi resistor ini selalu dicantumkan di kemasan resistor dengan kode warna maupun kode huruf. Sebagai contoh resistor dengan toleransi 5% maka dituliskan dengan kode warna pada cincin ke 4 warna emas atau dengan kode huruf J pada resistor dengan fisik kemasan besar. Resistor yang banyak dijual dipasaran pada umumnya resistor 5% dan resistor 1%.

D. Jenis-Jenis Resistor
Berdasarkan jenis dan bahan yang digunakan untuk membuat resistor dibedakan menjadi resistor kawat, resistor arang dan resistor oksida logam atau resistor metal film.

1.Resistor Kawat (Wirewound Resistor)
Resistor kawat atau wirewound resistor merupakan resistor yang dibuat dengan bahat kawat yang dililitkan. Sehingga nilai resistansiresistor ditentukan dari panjangnya kawat yang dililitkan. Resistor jenis ini pada umumnya dibuat dengan kapasitas daya yang besar.

2. Resistor Arang (Carbon Resistor)
Resistor arang atau resistor karbon merupakan resistor yang dibuat dengan bahan utama batang arang atau karbon. Resistor karbon ini merupakan resistor yang banyak digunakan dan banyak diperjual belikan. Dipasaran resistor jenis ini dapat kita jumpai dengan kapasitas daya 1/16 Watt, 1/8 Watt, 1/4 Watt, 1/2 Watt, 1 Watt, 2 Watt dan 3 Watt.

3. Resistor Oksida Logam (Metal Film Resistor)
Resistor oksida logam atau lebih dikenal dengan nama resistor metal film merupakan resistor yang dibuah dengan bahan utama oksida logam yang memiliki karakteristik lebih baik. Resistor metal film ini dapat ditemui dengan nilai tolerasni 1% dan 2%. Bentuk fisik resistor metal film ini mirip denganresistor kabon hanya beda warna dan jumlah cicin warna yang digunakan dalam penilaian resistor tersebut. Sama seperti resistorkarbon, resistor metal film ini juga diproduksi dalam beberapa kapasitas daya yaitu 1/8 Watt, 1/4 Watt, 1/2 Watt. Resistor metal film ini banyak digunakan untuk keperluan pengukuran, perangkat industri dan perangkat militer.

Kemudian berdasarkan nilai resistansinya resistor dibedakan menjadi 2 jenis yaitu resistor tetap (Fixed Resistor) dan resistor tidak tetap (Variable Resistor)

a. Resistor Tetap(Fixed Resistor)
Resistor tetap merupakan resistor yang nilai resistansinya tidap dapat diubah atau tetap. Resistor jenis ini biasa digunakan dalam rangkaian elektronika sebagai pembatas arus dalam suatu rangkaian elektronika. Resistor tetap dapat kita temui dalam beberpa jenis, seperti :

Metal Film Resistor
Metal Oxide Resistor
Carbon Film Resistor
Ceramic Encased Wirewound
Economy Wirewound
Zero Ohm Jumper Wire
S I P Resistor Network

b. Resistor Tidak Tetap (Variable Resistor)

1. Pontensiometer, tipe variable resistor yang dapat diatur nilai resistansinya secara langsung karena telah dilengkapi dengan tuas kontrol. Potensiometer terdiri dari 2 jenis yaitu Potensiometer Linier dan Potensiometer Logaritmis

2. Trimer Potensiometer, yaitu tipe variable resistor yang membutuhkan alat bantu (obeng) dalam mengatur nilai resistansinya. Pada umumnya resistor jenis ini disebut dengan istilah “Trimer Potensiometer atau VR”

3. Thermistor, yaitu tipe resistor variable yangnilairesistansinya akan berubah mengikuti suhu disekitar resistor. Thermistor terdiri dari 2 jenis yaitu NTC dan PTC. Untuk lebih detilnya thermistor akan dibahas dalam artikel yang lain.

4. LDR (Light Depending Resistor), yaitu tipe resistor variabel yang nilai resistansinya akan berubah mengikuti cahaya yang diterima oleh LDR tersebut.
Jenis-jenis resistor tetap dan variable diatas akan dibahas lebih detil dalam artikel yang lain.

E. Menghitung Nilai Resistor
Nilai resistor dapat diketahui dengan kode warna dan kode huruf pada resistor. Resistor dengan nilai resistansi ditentukan dengan kode warna dapat ditemukan pada resistor tetap dengan kapasitas daya rendah, sedangkan nilai resistor yang ditentukan dengan kode huruf dapat ditemui pada resistor tetap daaya besar dan resistor variable.

1. Kode Warna Resistor
Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :

kode warna resistor,rumus resistor,warna resistor
a. Resistor Dengan 4 Cincin Kode Warna
Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.
b. Resistor Dengan 5 Cincin Kode Warna
Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.
c. Resistor Dengan 6 Cincin Warna
Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

2. Kode Huruf Resistor
Resistor dengan kode huruf dapat kita baca nilai resistansinya dengan mudah karenanilia resistansi dituliskan secara langsung. Pad umumnya resistor yang dituliskan dengan kode huruf memiliki urutan penulisan kapasitas daya, nilai resistansi dan toleransi resistor. Kode huruf digunakan untuk penulisan nilai resistansi dan toleransi resistor.

Kode Huruf Untuk Nilai Resistansi :
R, berarti x1 (Ohm)
K, berarti x1000 (KOhm)
M, berarti x 1000000 (MOhm)

Kode Huruf Untuk Nilai Toleransi :
F, untuk toleransi 1%
G, untuk toleransi 2%
J, untuk toleransi 5%
K, untuk toleransi 10%
M, untuk toleransi 20%

F. Rumus Resistor
Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan, I adalah kuat arus, dan R adalah Hambatan
Mencari resistansi total dalam rangkaian dapat menggunakan :
Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

2. Dioda

A. Pengertian

Dioda atau disebut juga sinyal dioda adalah komponen dasar semikonduktor aktif yang hanya bisa mengalirkan arus satu arah saja (forward bias) yaitu dari arah positip (Anoda) ke arah negatif (Katoda) namun memblok arus untuk arah sebaliknya. Dalam rangkaian elektronika dioda diibaratkan sebagai kran/katup listrik satu arah. Dioda memiliki dua elektroda yaitu elektroda positip (Anoda) dan elektroda negatif (Katoda). Secara umum dioda biasa dipakai untuk merubah arus bolak-balik (AC) menjadi arus searah (DC) atau disebut sebagai Rectifier.

Dioda dibuat dari bahan semikonduktor seperti germanium (Ge), Silicon (Si) dan galium arsenide (GaAs), sifat listrik pada jenis material tersebut ialah menengah atau dengan kata lain tidak baik sebagai konduktor dan tidak baik juga sebagai insulator, sifat ini dinamakan semikonduktor.

Material semikonduktor memiliki sangat sedikit "elektron bebas" karena molekul atomnya terkumpul bersama dalam bentuk pola kristal yang sering disebut "kisi kristal". Untuk meningkatkan daya hantar listrik pada material ini maka perlu dicampurkan "kotoran atom" pada struktur kristalnya sehingga menghasilkan lebih banyak elektron bebas dan lubang atom. Untuk menghasilkan sisi Negatif (katoda) pada dioda maka material semikonduktor biasanya dicampurkan kotoran atom dengan bahan seperti: Arsenik, Antimony atau Fosfor. dan untuk menghasilkan sisi positip (Anoda) dicampur dengan kotoran atom dari bahan Aluminium, Boron atau Galium.

B.Jenis dan Simbol Dioda

Seperti penjelasan diatas, Jenis dioda tergantung dari bahan material yang dipakai saat pembuatannya, dibawah ini adalah contoh gambar dan simbol dari jenis-jenis dioda:

1. Dioda Silicon
Terbuat dari bahan Germanium, memiliki drop tegangan maju (forward volt drop) 0,7V, pada rangkaian elektronika biasa dipakai sebagai penyearah (rectifier). Contoh dioda Germanium adalah: 1N4000 series dan 1N5000 series dll.

2. Dioda Germanium
Terbuat dari bahan Silicon, memiliki drop tegangan maju (forward volt drop) 0,3V. Biasa diaplikasikan sebagai dioda penyearah. contoh dioda silicon adalah: IN4148 atau 1N914 dll.

3. Dioda Zener
Terbuat dari bahan silikon, dioda zener atau sering disebut juga "breakdown diode" berfungsi sebagai pembatas tegangan pada rangkaian, atau dengan kata lain dioda zener adalah komponen regulator tegangan sederhana. dioda zener memiliki rating tegangan antara 1 sampai ratusan volt dengan daya mulai dari 1/4w.

4. Light Emitting Diode atau LED
Adalah jenis dioda yang dapat mengeluarkan cahaya, LED yang banyak dipasaran berbentuk kubah bulat dan juga kotak persegi dengan variasi warna merah, kuning, hijau, biru atau putih. batas arus maksimum LED adalah 20mA. dan memiliki drop tegangan maju (forward volt drop) antara 1,2v sampai 3,6v tergantung dari jenis warna LED.

5. Dioda Schottky
Disebut juga dioda power memiliki drop tegangan maju (forward bias) yang rendah, namun rating arus dan tegangannya tinggi. Biasa dipakai sebagai penyearah pada frekuensi tinggi, sering dipakai pada rangkaian pengisian battre, AC Rectifier dan Inverter.contoh untuk dioda schotky adalah 5819 atau 58xx dll.

C. Cara kerja dioda
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

1. Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

2. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

3. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3. LED

A. Pengertian

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

B. Simbol dan Bentuk LED

C. Cara kerja LED

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya

4. Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

5. Rain Sensor

Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’

Spesifikasi Sensor Hujan :

1. Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya

2. Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi

3. Tegangan kerja masukan sensor 3.3V – 5V

4. Menggunakan IC comparator LM393 yang stabil

5. Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15mA

6. Dilengkapi lubang baut untuk instalasi dengan modul lainnya

7. Terdapat potensiometer yang berfungsi untuk mengatur sensitifitas sensor

8. Terdapat 2 Output yaitu digital (0 dan 1) dan analog (tegangan)

9. Dimensi PCB yaitu 3.2 cm x 1.4 cm

Pin Configuration
1.VCC: 5V DC
2.GND: ground
3.DO: high/low output
4.AO: analog output

6. LDR Sensor

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

Grafik

Karakteristik dalam hal ini adalah spesifikasi sensor LDR. Jadi, merupakan keunggulan serta spesifikasi khusus yang terdapat pada alat tersebut. Apa saja karakteristik sensor cahaya LDR?

Sensor LDR memiliki tegangan DC maksimum hingga mencapai 150 volt.
Alat tersebut memiliki konsumsi arus maksimum hingga 100 mW.
Waktu respon untuk sensor LDR yaitu diprediksi dari 20 ms sampai dengan 30 ms.
Sensor LDR memiliki tingkat resistensi mulai dari 10 Ohm sampai dengan 100 k Ohm.
Untuk dapat beroperasi, sensor LDR dapat digunakan pada ruangan atau tempat dengan suhu -30 derajat sampai dengan 70 derajat Celcius.

7. Touch Sensor
Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

SPESIFIKASI :

Konsumsi daya yang rendah
Bisa menerima tegangan dari 2 ~ 5.5V DC
Dapat menggantikan fungsi saklar tradisional
Dilengkapi 4 lobang baut untuk memudahkan pemasangan
Tegangan kerja : 2v s/d 5.5v (optimal 3V)
Output high VOH : 0.8 VCC (typical)
Output low VOL : 0.3 VCC (max)
Arus Output Pin Sink (@ VCC 3V, VOL 0.6V) : 8 mA
Arus Output pin pull-up (@ VCC=3V, VOH=2.4V) : 4 mA
Waktu respon (low power mode): max 220 ms
Waktu respon (touch mode): max 60 ms
Ukuran: 24 mm x 24 mm x 7.2 mm

8. Driver Motor L293D

Driver motor L293D IC L293D adlah IC yang didesain khusus sebagai driver motor DC dan dapat dikendalikan dengan rangkaian TTL maupun mikrokontroler. Motor DC yang dikontrol dengan driver IC 11 L293D dapat dihubungkan ke ground maupun ke sumber tegangan positif karena di dalam driver L293D sistem driver yang digunakan adalah totem pool. Dalam 1 unit chip IC L293D terdiri dari 4 buah driver motor DC yang berdiri sendiri sendiri dengan kemampuan mengalirkan arus 1 Ampere tiap drivernya. Sehingga dapat digunakan untuk membuat driver H-bridge untuk 2 buah motor DC.

Fungsi Pin Driver Motor DC IC L293D

Pin EN (Enable, EN1.2, EN3.4) berfungsi untuk mengijinkan driver menerima perintah untuk menggerakan motor DC.
Pin In (Input, 1A, 2A, 3A, 4A) adalah pin input sinyal kendali motor DC
Pin Out (Output, 1Y, 2Y, 3Y, 4Y) adalah jalur output masing-masing driver yang dihubungkan ke motor DC
Pin VCC (VCC1, VCC2) adalah jalur input tegangan sumber driver motor DC, dimana VCC1 adalah jalur input sumber tegangan rangkaian kontrol dirver dan VCC2 adalah jalur input sumber tegangan untuk motor DC yang dikendalikan.
Pin GND (Ground) adalah jalu yang harus dihubungkan ke ground, pin GND ini ada 4 buah yang berdekatan dan dapat dihubungkan ke sebuah pendingin kecil.

9. Gerbang NOT

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1"

[kembali]

4.Percobaan

A. Skenario rangkaian alat penjemuran teh otomatis

B. Simulasi rangkaian proteus

Prinsip kerja rangkaian :

kondisi pertama

pada saat terjadi hujan maka sensor hujan mendeteksi air/hujan. Hujan terdeteksi dan menyebabkan sensor hujan berlogika 1. sehingga sensor mengeluarkan tegangan sebesar +5 V. output dari sensor akan masuk ke driver motor l293d kemudian driver akan menggerakkan motor kearah searah jarum jam dan atap akan otomatis tertutup dan dan LED hujau akan hidup sebagai penanda atap tertutup.

kondisi kedua

pada saat gelap karena hujan ataupun karena malam maka sensor ldr akan mendeteksi intensitas cahaya

. Pada saat kondisi terang akan berefek pada nilai resistansi LDR yang cenderung menurun sedangkan pada saat kondisi gelap nilai resistansinya pada LDR akan cenderung menjadi tinggi. Sehingga pada saat itu juga, kondisi terang akan beakibat nilai output (tegangan analog) yang dihasilkan akan mengecil sedangkan pada saat kondisi gelap tegangan analog yang dihasilkan akan semakin membesar. setelah itu output dari sensor ldr akan diteruskan ke gerbang not sehingga gerbang not akan membalikan hasil keluaran dari sensor sehingga ketika intensitas cahaya kecil maka nilai resistansinya akan menurun sehingga motor dapat digerakan oleh l293d searah arah jarum jam dan atap akan tertutup dan LED hujau akan hidup sebagai penanda atap tertutup.

kondisi ketiga

ketika hujan sudah berhenti atau sudah terang kembali kita dapat membuka atap kembali dengan menyentuh touch sensor. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh. lalu ouput sensor akan diteruskan ke l293d kemuadian IC l293d akan menggerakkan motor berlawanan arah jarum jam lalu atau akan kembali terbuka dan LED merah akan menyala sebagai penanda bahwa atap kembali terbuka.

[kembali]

5.Video

a. Video penjelasan rangkaian

b. Video Rain sensor
